RUBRIQUE:   MULTIMÉDIA ET INFORMATIQUE

PUCES ÉLECTRONIQUES

Gravure (2/2)

Loi de Moore

Coûts

Sommaire de cette page



>>> GRAVURE des TRANSISTORS

>>> PREMIER PENTIUM

>>> PLUS PETIT - NanoCmos

Pages voisines

*       Puissance de calcul

*       Coût Microprocesseur

*       Industrie informatique

*       Loi de Moore

*       Microprocesseurs

*       Cadence d'horloge

*       Coûts du Bit

*       Transistors

*       Transistors sur une puce

*      Puissance de calcul comparées

*      Jack Kilby



TAILLE de la GRAVURE



& quantité de transistors sur un circuit intégré





Historique (Archives)



RETOUR Gravure – Actualités



Pentium 4

42 000 000 transistors

0,18 micron de finesse de gravure puis 0,13










 Archives



En 1997

*    IBM annonce qu'il sait marier silicium et cuivre et songe intégrer 150 à 200 millions de transistors sur une seule puce, 30 fois plus que ce qui existe en 1997!

En 1998

*    La nouvelle puce Intel, Merced, contient 15 millions de transistors.

Celle d'IBM sera pour les générations suivantes.







Archives

CADENCE D'HORLOGE





Fréquence et temps de cycle

1996



100

MHz

=>

10



ns

1998



300



3

,3



1999



800



1

,25



2000

1



GHz

1





2002

2







0

,5



2003

3







0

,33



 Mégahertz & Gigahertz



*    100 MHz, c'est la vitesse d'horloge des microprocesseurs en 1995

100 MHz correspond à 10 nanosecondes de temps de cycle de l'horloge interne.



*    On se rapproche de la vitesse de commutation des transistors, voisin de la nanoseconde.

*    Durant ce temps, le courant parcourt 30 cm et les effets de retard de propagation commencent à se faire sentir.



*    A chaque coup d'horloge, une nouvelle instruction élémentaire est exécutée.

*    En général, il faut plusieurs instructions élémentaires pour réaliser une opération complète.



*    La puissance de l'ordinateur s'exprime classiquement en Mips (millions d'instructions par seconde).

*    Lorsqu'il s'agit de calcul, on compte plutôt en Mops (millions d'opérations par seconde).



*    Pour des comparaisons plus précises,

on a souvent recourt à un même test exécuté sur les différentes machines (bench mark)

*      De nouvelles échelles universelles tentent de se mettre en place, comme la SPECint92.







Voir

§  Puissance de calcul

§  Multimédia

§  Fréquence téléphone







TRANSISTORS SUR PUCE



Évolution du nombre de transistors

                 sur une seule puce microprocesseur Intel





Année

Processeur

Quantité de

Transistors

Puissance

(Mips)

1971

·         4004

2,3k

0, 060

1978

·         8086

29 k

0, 750



·         80286

134k

2, 6



·         80386

275k

6



·         80486

1,2M

20

1994

·         Pentium

3,3M

112

1996

·         Pentium Pro

5,5M

300

1997

(recherche)

·         IBM

150 à 200 M



2000

·         Merced - Intel

15 M





Le Pentium Pro

*       Il comporte 5,5 millions de transistors dans le CPU (central processing unit) sur 3 cm² et 15,5 millions pour réaliser le cache de 256 koctets sur 2 cm².

*       Le tout en deux puces superposées et un boîtier de 387 broches.

*       La puissance de traitement en Millions d'Instructions Par Seconde (Mips) a été multipliée par 5000 depuis la création du microprocesseur.



En 1997,

*       IBM annonce qu'il sait marier silicium et cuivre et songe intégrer 150 à 200 millions de transistors sur une seule puce, 30 fois plus!



En 1998,

*       Intel que son futur microprocesseur à 64 bits fonctionnera à 1 000 MHz (maximum en 1998: 333) et dépassera les 15 millions de transistors.



La loi de Gordon Moore



Le nombre de transistors sur une puce

double tous les 18 mois



*       Elle tient toujours depuis qu'elle a été énoncée en 1965. >>>



Gordon Moore (1928 - )

*       Il commence sa carrière avec William Shockley, l'un des inventeurs du transistor (prix Nobel). Il est l'un des fondateurs de Fairchild, puis Intel en 1968.

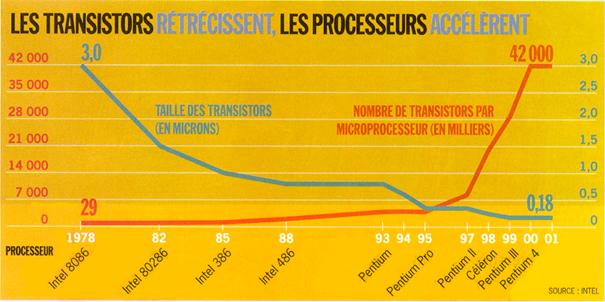

Transistor

L'Expansion 656 - Novembre 2001





PENTIUM IV



*       Le Pentium IV est sorti (2000). Qu'apporte ce nouveau composant ? Vitesse et puissance.



Caractéristiques



Pentium IV

III

*       Conçu pour les applications très gourmandes en puissance de calcul

Vidéo 3D

Jeux

Musique

Reconnaissance vocale



*        Nombre de transistors

42 millions

9,5

*       Fréquences

1,5 GHz ou

2 GHz (pour fin 2001)

1

*       Gravure

0,13 µ

0,18

*       Prix de la puce

5 000 F



*       Prix de vente de PC

21 500 F en novembre 2000

12 300 F en mars 2001





Technique

*       Nouvelle architecture: NetBurst.

*       Jeu de 144 instructions de base supplémentaires.

*       Accélération des échanges entre la puce et la mémoire.

*       Débit interne: 3,2 Goct /s contre 0,9 avant.

*       Cadence du bus interne: 400 MHz au lieu de 133 précédemment.

*       Hyperpipelining à 20 niveaux de traitement: enchaînement des commandes sans attendre la fin de la précédente.

*       Traitement des informations 8 par 8, au lieu de 4 par 4.

*       Cache d'instructions: les instructions décodées sont placées en antémémoire, prêtes à l'emploi sans perte de temps.







 GRAVURE des TRANSISTORS





Pentium III

0,18 micron

*       Taille de gravure des circuits intégrés

*       du processeur Pentium III

*       Cadencé à 600 et 667 MHz

*       Intel

*       Introduits sur le marché en fin 1999



Technologie de gravure des transistors

pour réaliser des circuits intégrés tels que les microprocesseurs avec le temps, on a su faire décroître l'épaisseur de la gravure:



micron

(µ)

nano

mètre





3



1978

*       Intel 8086 premire processeur 16 bits. 29 000 transistors. 4,77 MHz.

> 1





*       On est resté longtemps au-delà de 1 micron

0,6



1997

*       Il s’agit de photolithographie par ultraviolets laser

0,25



1998

*       Pentium II d’Intel - 400 MHz

0,18



1999

*       PowerPC d'IBM

*       Pentium III - 600 MHz

0,13

130

2002

*       Pentium IV - 2, 66 GHz puis 3. Comprend 55 millions de transistors.



90

2004

*       Laser ultra violet extrême







*       Les puces du futur pourraient intégrer

des circuits radio d'intercommunication

et des composants optiques

·         Elles pourraient comporter 3 portes (tri-gate)

permettant une circulation horizontale comme verticale



45

2006

*       Projet européen NanoCmos



13

2007

*       Prévision Intel





2010

*       Intel vise

le Téra Hertz (1000 GHz)

10 milliards de transistors



7



*       Valeur ultime, proche du seuil quantique

Ensuite





*       Il faudra une autre technologie que le laser



1



*       Serait la taille atteinte par des circuits basée sur des assemblages d’atomes.

*       Le Collège de Boston a déjà réalisé un commutateur avec 78 atomes



1999 -  Annonce également de l’introduction d’instructions SIMD :

Single Instruction Multiple Data.



Instructions utiles pour le calcul d’images en trois dimensions (3D).

Une seule instruction pilote la même opération,

mais sur plusieurs données à la fois,

une opération identique sur tous les pixels d’une zone à la fois.







Novembre 1999 / mise à jour 2004



PREMIER PENTIUM (1994)



112 Mips: millions d'instructions par seconde.



*    Nombre d'instructions que le dernier microprocesseur d'Intel, le Pentium, est capable d'exécuter par seconde – Fin 1994.



*    Après le 286, puis 386, et le 486, le Pentium aurait pu s'appeler le 586.



*    Son rival est le Power PC de Motorola, utilisé par IBM et Apple (Mac Intosch).

*    Après les 68020, 68030, 68040, il aurait pu s'appeler le 68050.





*    Mais, le processeur le plus rapide est le Transputer 9000 de Inmos (filiale de Thomson-SGS): sa capacité est de 200 Mips.



*    Les processeurs Power PC sont des

Risc (Reduced Instruction Set):

seules les instructions les plus utilisées sont imprimées dans le circuit intégré.

*    Celles qui sont moins utilisées devront être reconstituées par programmation à chaque fois qu'elles sont appelées.





*    Les processeurs Pentium sont des

Cisc (Complex Instruction Set):

le circuit intègre une panoplie complète des instructions possibles et imaginables. Il faut consacrer plus d'informations pour coder chacune des instructions.



*    Exemple:

*    avec 5 bits on code 32 instructions,

*    pour passer à 128, il en faudrait 7.





*    Les processeurs Risc sont plus rapides que les Cisc,

parce que les instructions sont moins nombreuses,

plus compactes

et plus rapides à appeler.



*    Le Pentium réunit 3,1 millions de transistors sur quelques mm² de silicium.









PLUS PETIT – Projet  Européen NanoCmos

Cmos

*    Complementary Metal Oxide Semiconductor.

En 2004

*    130 nanomètres (0,13 micron).

Projet

*      45 nm avant 2006.

*      32 ensuite.

*      22 en pointe de mire.

Ultime

*        7 nm soit l'épaisseur de quelques atomes,
       seuil d'apparition des phénomènes quantiques.

Au-delà

*    Spintronique: basé non pas sur le transfert de charge de l'électron, mais sur son spin (moment magnétique).

*    À l'étude au CNRS et au CEA dans leur filiale Spintec.

Financement

*    24 millions d'euros.

Sociétés

*    Infineon, Philips et STMicroelectronics + PME.

Laboratoires

*    CEA-Léti et Imec (Belgique) + 9 autres.

 L'Usine Nouvelle – Mars 2004









Archives

*   180 millions de transistors

Pentium 3,   4 GHz – gravure à 90 nanomètres – Mai 2004





Mai 2004

*    Après la course aux performances : cadence, gravure, puissance de traitement, Intel abandonne cette voie : projet Tejas annoncé au printemps 2003

Économie en développement ou problèmes techniques : dissipation thermique ?

*    À la place, le nouveau composant devrait contenir deux microprocesseurs

Commercialisation en 2005

*    Montant de R&D en 2003 : 4,4 milliards de dollars.

R&D : Recherche et Développement
